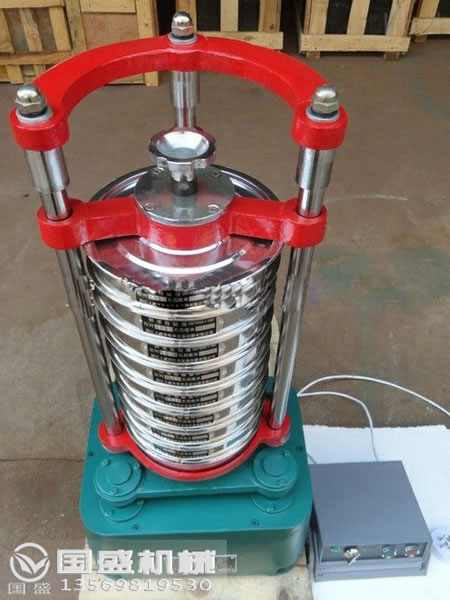

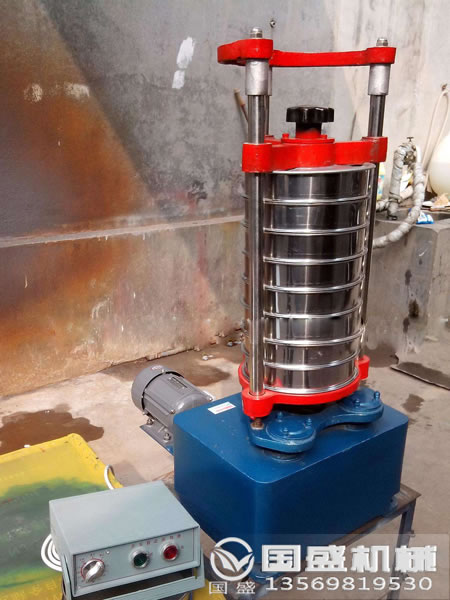

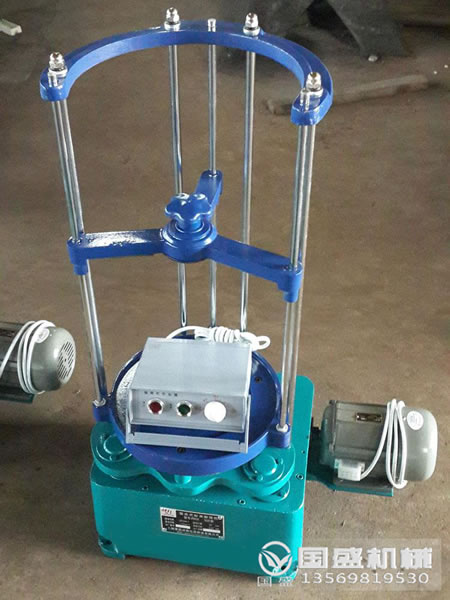

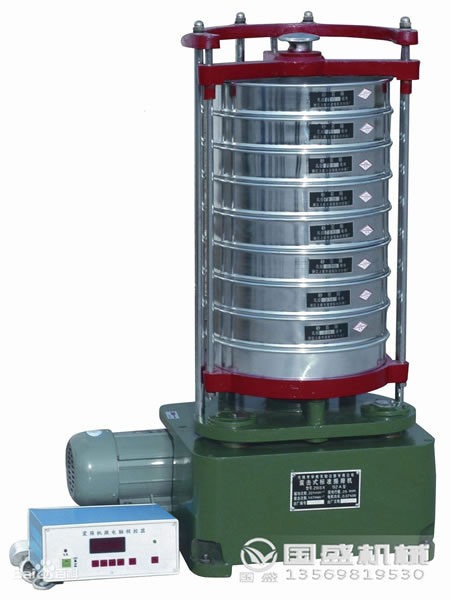

頂擊式振動篩

頂擊式振動篩

      頂擊式振動篩又名頂擊式振篩機，該設備為標準型試驗室專用振動篩，規格有￠200mm、￠300mm樣式。符合建材、地質、交通、化工等行業有關測試規范的要求，該機具有回轉和振擊雙重運動，能定時控制篩分時間。充分利用偏心原理使機器的平臺面發生有規律的震動和頂擊，代替了手工式篩分物料的優勢，具有時間精準、力度合理、頻率均勻等優點。

產品優勢

      頂擊式振動篩采用了高精度的蝸輪蝸桿變速傳動，電子定時器單片機控制，實現時間可調、工作時急停等多種功能。整機結構合理、運行平穩、性能穩定、堅固耐用、操作方便等特點。

工作原理

1、頂擊式振動篩由電動機通過傳動軸，蝸輪付帶動擺動架上的主偏心軸旋轉，從而又連帶動其他兩個副偏心軸回轉使整個篩組的擺動得到半徑，也等于偏心距的平面周圍擺動。
    2、同時在同一臺電動機帶動另一對蝸輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重下落在機座的砧座上，使擺動架得到平面圓周搖動的同時進行振擊。

技術參數

項目	參數
配用篩具	Φ200mm
回轉半徑	12.5mm
工作電源	三相380V
搖動頻率	221次／分
震幅	5mm
振擊頻率	147次／分
電機功率	0.37KW
外形尺寸	550×380×730
重量	120kg

  注：以上頂擊式振動篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

使用說明

1、在按放篩子時，應按照篩孔大小順序迭放，同時另加一個篩子底盤。
     2、將需篩分化驗的物料倒入較上層的篩子內，蓋好篩蓋然后按放在振擺儀承篩座內。
     3、反時轉夾篩盤上的膠木手柄，將整個夾篩盤向下滑在套篩上，然后，再順時針旋轉夾篩盤上膠木柄，其內的頂桿軸夾緊承座，把整套分樣篩固緊。
     4、把振擺儀上的定時器旋鈕撥到篩析所需時間，打開電源開關，振擺就會開始篩轉式的工作。
     5、待定時器到達先定時間的定位，振擺儀自動停止工作。
     6、反時針旋轉夾篩盤上的膠木手柄將央篩盤松開并向上提，固定在滑套上，取下分樣篩。依次將需析后殘留在各號篩子內的物粒用天平稱重精確到檢析比例。
     7、初次工作時無上下震動，因電機倒轉，請將電源線頭調換一下。
     8、工作結束關閉電源。

頂擊篩維護

1、為穩固振篩機，需要用四個地腳螺釘固緊；
     2、為保護內機件不受損壞，在使用前將箱體面板上油尺頭取出，加機油3公斤；
     3、每次篩分使用后，應揩凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊、安放順序不能顛倒；
     4、電機、機箱每年清洗一次，定時器二年加油一次，確保機件的使用壽命，不使用時加防塵罩。
