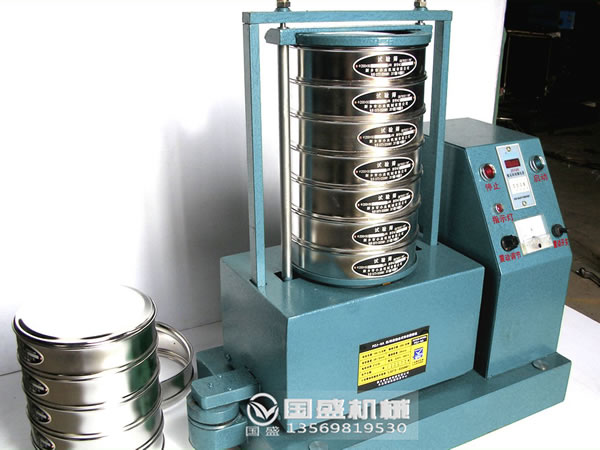

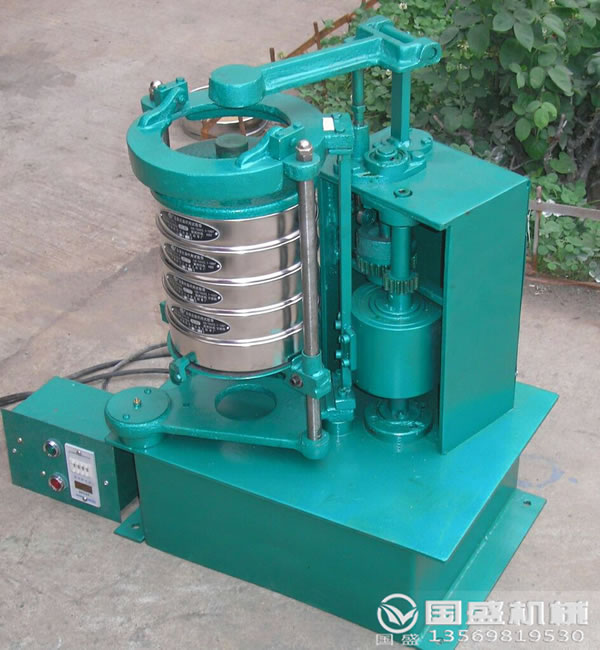

拍擊式振動篩

拍擊式振動篩

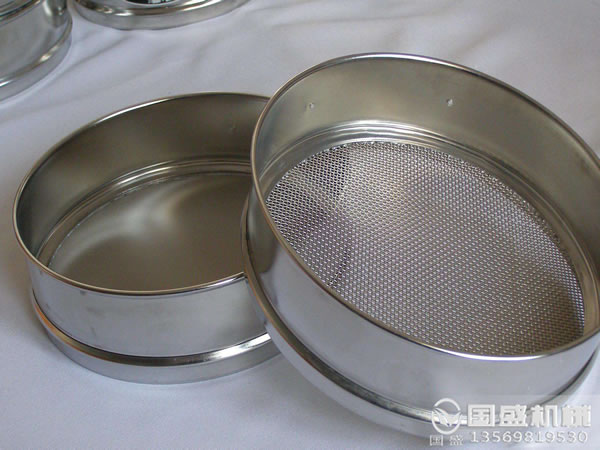

  拍擊式振動篩（拍擊篩）是實驗室的常用檢測儀器之一，結構主要由機座、篩具與傳動機構等部件組成。可配備專用夾具，即可裝夾Φ200標準篩框，又可夾裝Φ75、Φ100篩框，裝夾方便靈活，夾緊牢固，并能自動停機。 該設備是在原拍擊式振動篩的基礎上進行了合理的革新，改善了原機座的構造，結構更加緊湊，機身重量減輕，產品更加耐用、輕捷、方便，維護更加簡單，配件易修、易購等優點。

產品優勢

1、結構緊湊，機身重量輕；
     2、產品耐用、輕捷、方便；
     3、維護更加簡單，配件易修易購；
     4、篩分效率高，同時具備往復和拍擊振動兩種運動；
     5、不堵篩面，下料快，篩分徹底。

工作原理

  拍擊式振動篩電機通過同步帶動齒輪變速后使主軸轉動，主軸帶動偏心輪使滑板帶動設備做往復運動，同時帶動頂桿轉動，頂擊拍錘，在往復運動中拍錘拍擊篩框，小于篩孔的物料輕松即可通過篩網，大于篩孔的物料將留在篩網上層，通過拍擊原理而完成的篩分作業過程。拍擊篩分機是實險室中針對粘性、潮濕的物料較佳的實驗測量設備。

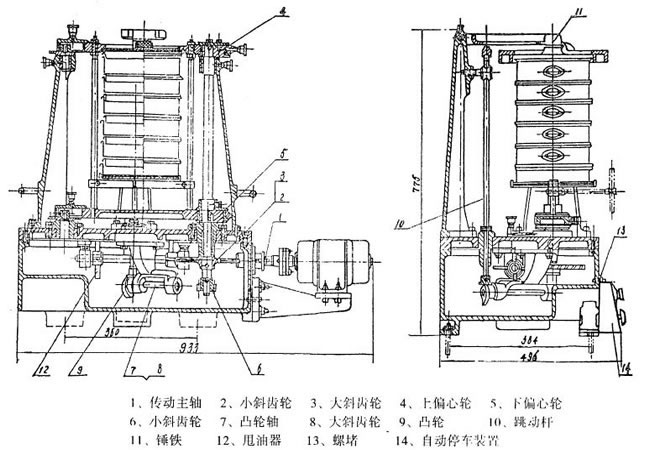

產品結構:

技術參數

序號	名稱	單位	數值
1	篩子直徑	毫米	Φ200
2	篩子層數	層	7
3	200試驗篩	套	1
4	旋轉次數	次/分	290±6
5	拍擊次數	次/分	156±3
6	拍擊高度	毫米	38±6
7	底盤水平度	mm/min	≤0.6
8	旋轉行程	毫米	25
9	電動機	千瓦	0.37
10	外形尺寸	毫米	433×432×785
11	篩機重量	公斤	128

  注：以上拍擊式振動篩型號尺寸為Φ200機型，如用戶有特殊要求可量身定做.

使用方法

1、開機前必須加油10公斤，注意電機外殼上所示的箭頭方向是否一致，禁止反轉；
     2、設備運轉前須固定；
     3、將裝有試樣的篩具安裝在下篩盤上，調整升降托架使篩具緊卡在篩盤與下篩盤之間 ；
     4、將電機線插頭插在程控器插座上，將電源線插在三相線插座上；
     5、按下電源開關，設定時間。 根據用戶需要，按輕觸鍵“△”為上調，按“▽”為下調，每按一次“△”“▽”為60秒；
     6、根據試驗規程設定好需要時間后，按ON鍵機械開始工作，運行時指示燈亮；
     7、本儀器在正常工作時，若需要停機按OFF鍵；
     8、每停機一次，應重新設置時間；
     9、注意：使用時不要頻繁開、關機器，關機后應切斷電源。

拍擊式振動篩維護

1、要求正確的電機轉動方向；
     2、加油：機箱內注入普通機油，加至油標紅線高度，應定期檢查油位，每半年更換一次機油。上下滑板應定期打開上蓋加入黃油，主軸套應定期將黃油杯加滿，并擰緊一圈，使黃油進入潤滑面。上下滑板銅套內污物應定期清理，擦凈后加入新潤滑脂；
     3、電源接線：單相電機出廠前方向已調好，接入電源即可使用。三相電機接上電源后開機前應先將錘鐵頂桿提起至合理高處，試轉觀察其轉向是否正確。注意設備必須轉向正確方可使用；
     4、安裝套篩：松開套篩底座上的螺母，裝上套篩向上移動套篩底座至合適位置，擰緊套篩底座螺母，固定住套篩底座，即可使用；
     5、定時：本機具有定時功能，定時調節方法是：調節晶體管繼電器上的該度，并用秒表校核，增減刻度至精確時間；
     6、常用易損件：

序號	1	2	3	4	5
零件名稱	大齒輪	上下偏心輪	凸輪	偏心輪銅套	滑塊
零件型號	Φ200-30	Φ200-31	Φ200-32	Φ200-33	Φ200-8
